PCB設計建立自己的元件library



一個schematics component library (xxx.lib)底下會有很多component (schematics symbol)。

 library 包含多個component (schematics symbol)。



基本流程操作：

開啟Component Library Editor， 選擇一個已存在Library 去編輯，如新增component、編輯component、刪除component ， 然后更新此Library(存到RAM而已)，離開時存到硬盤。

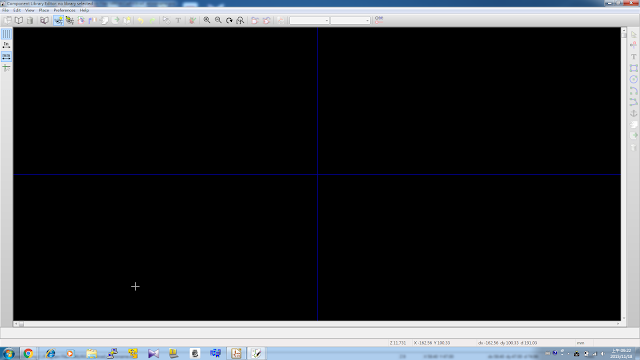

進入Component Library Editor畫面



新增一個component：

新增一個component 存成新的library 或是存在一個原有的library 里

新增component， 也可以是載入既有的component來改而成為一個新component

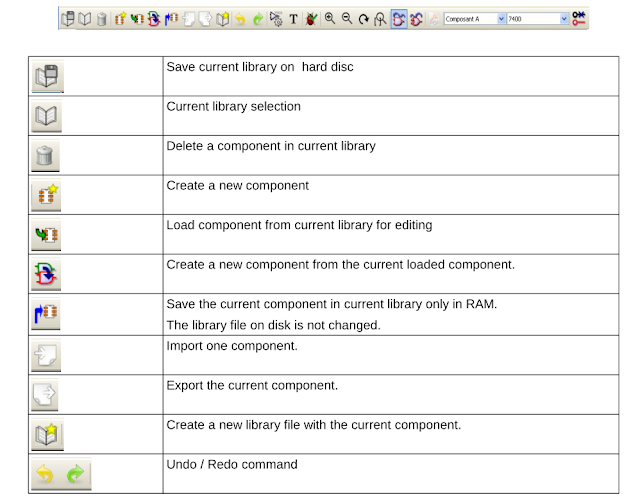

上方工具列說明

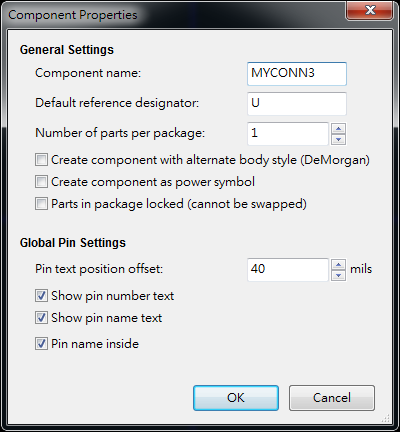

按下工具  "Create a new component"， 出現底下畫面， 確定后產生MYCONN3/U? 文字重迭在一在， 把它們分開(選擇按"M"， 即可移動)， Component name 通常取IC零件 名稱， 如7401， 7402之類的。"Number of parts per package" 這個新component 是代表幾個零件，假設成3，則會有U?A， U?B， U?C的命名。在電路圖繪制，插入一個component， 若是多個part時，在library browser 右上方會有一個part 下拉選單要選擇。一般情況， 一個component就是一個零件，只有唯一的part。



按下工具  "Create a new component"， 出現底下畫面， 按下OK后， 產生MYCONN3/U? 文字重迭在一在， 把它們分開(用mouse選擇并按下"M"， 即可移動)

create and insert a pin.

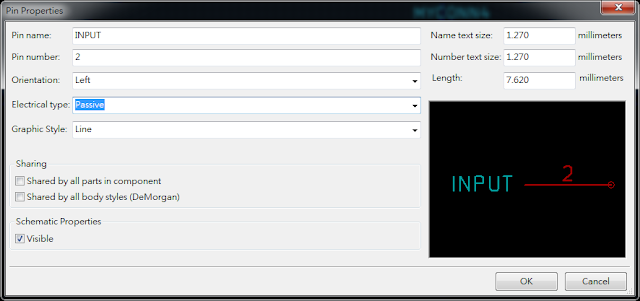

按下工具 "Add pins to the component"， 如底下畫面，  Electrical type 都選 Passive

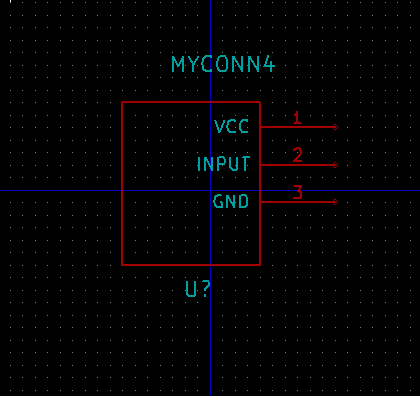

排版一下，完成如下畫面

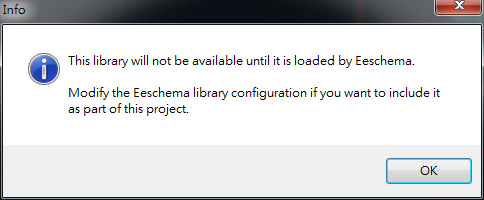

存檔離開。它會提醒你，要增加library搜尋路徑， 不然無法在library browser 找到你的library

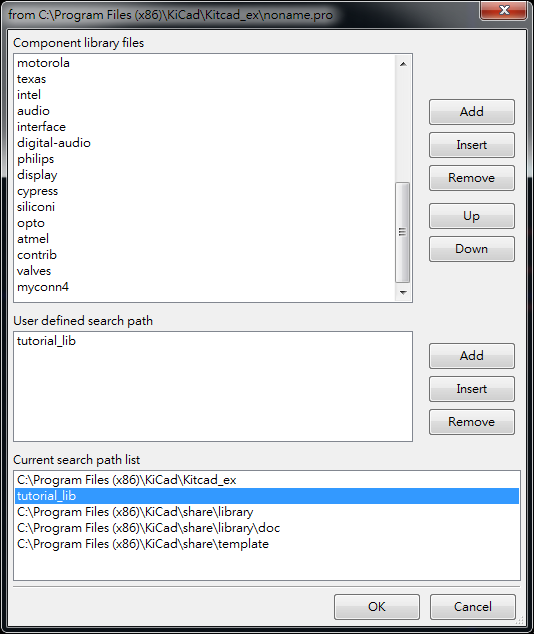

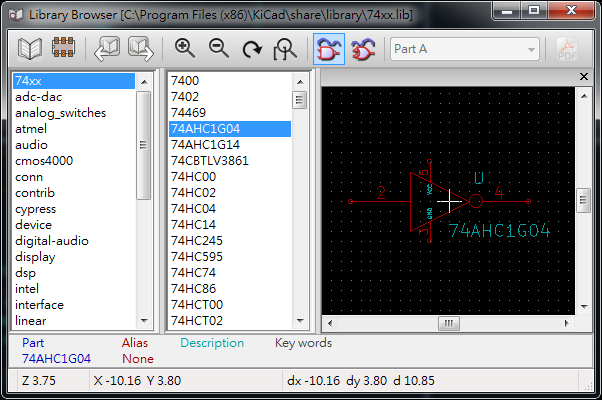

上下兩個視窗都Add 你的library ，在library browser 就可以找到你的library
